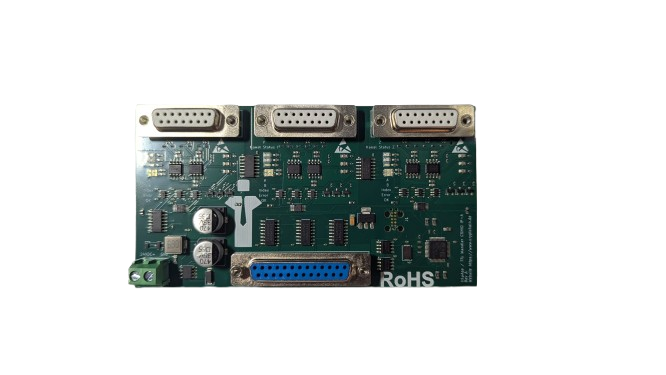

Erwecken Sie alte Encoder zum Leben Der 11µAss 3-Kanal Encoder-Wandler ist die ideale Lösung für CNC-Retrofits und Maschinenmodernisierungen mit CSMIO IP-A Steuerungen von CS-Labs. Speziell entwickelt für die Aufbereitung schwacher optischer Encoder-Signale mit 11µAss-Stromausgang (z.B. Heidenhain LS403 Glasmaßstäbe), die nicht direkt an die CSMIO IP-A angeschlossen werden können. Der Wandler konvertiert die schwachen Stromsignale in RS422-Differenzsignale für die Encoder-Eingänge Ihrer CSMIO IP-A. Kompatibel mit Heidenhain LS403 Dieser Wandler wurde speziell für die Integration von Heidenhain LS403 Glasmaßstäben entwickelt: Direktanschluss mit original Heidenhain Anschlusskabel ID 653231-xx 11µAss-Stromeingänge (Asymmetrische Stromsignale) Unterstützt alle LS403-Varianten (5µm, 10µm, 20µm Teilung) D-Sub 15-polig Buchse passend für Heidenhain-Standard Das Problem: Alte Encoder, moderne Steuerung Ältere Werkzeugmaschinen und Retrofits haben oft Encoder mit schwachen 11µAss-Stromsignalen (wie der beliebte Heidenhain LS403). Die CSMIO IP-A erwartet jedoch RS422-Differenzsignale und kann 11µAss-Stromsignale nicht direkt verarbeiten. Ohne Signalwandler führt das zu: Keine Funktion - Die CSMIO IP-A erkennt 11µAss-Signale nicht Unmögliche Inbetriebnahme Ungenutztes Potential vorhandener Glasmaßstäbe Notwendigkeit teurer Encoder-Neuanschaffung Die Lösung: Professionelle Signalaufbereitung Unser Wandler wandelt schwache 11µAss Encoder-Ströme in robuste RS422-Differenzsignale um - genau das Format, das die CSMIO IP-A an ihren Encoder-Eingängen erwartet. So können Sie Ihre vorhandenen Heidenhain LS403 Glasmaßstäbe weiter nutzen!

Mithilfe dieses Programmes können Sie Maschinenprogramme zwischen PC und CNC Steuerung wie Dialog 11 / 12 oder gar ältere wie Dialog 3 transferieren.Desweiteren gibt es als Zusatzmodul noch die Möglichkeit eine Komplettsicherung (Programme) von Dialog 11 / 12in Einzeldateien mit ihren zugehörigen Unterprogrammen zu aufzutrennen, sodass jedes Hauptprogramm mit Unterprogramm sich in einer Textdatei befinden.Falls Sie spezielle Datenkabel für die Übertragung benötigen, wenden Sie sich bitte an meinen Partner Klaus Viehl info@wms-viehl.deDie Lizenzierung erfolgt manuell und wird meist Abends bearbeitet.

Diese Platine ermöglicht mithilfe einfacher Stromzangen die Leistungsaufnahme zu messen und dadurch eine externe MDE / BDE Schnittstelle (Potentialfreie Ansteuerung) zu schalten.Hierdruch entfällt kosten spielige Installationen verursacht durch:Unterschiedliche Maschinen und StromlaufpläneZeitaufwändige Ermittlung von benötigten KomponentenGefahr durch Beschädigung durch Unsachgemäße Installation an CNC-Steuerungen Installationsübersicht:Anschließen an 24+ VDC Betriebspannung mithilfe eines externen Netzteils z.B.: Hutschienennetzteil oder 24+ VDC von CNC VerteilerklemmeAnschnließen der MDE / BDE ZeiterfassungssteuerungAnschließen der Stromzange über einer der 5 x 3,5mm EingangsbuchsenStromzange an Leistungsmodul X, Y, Z oder S anbringen (Ausgang AC Motor und nur eine Phase notwendig zur erfolgreichen Messung)Bei den Stromzangen ist auf die Stromflussrichtung zu achten. Meist markiert durch einen Richtungspfeil auf der Zange. Diese funktioniert auch nur mit Wechselstrom.Empfehlung: Am besten die die Stromzange an das Spindelmodul anhängen (U, V oder W) bei mehreren Spindeln sollten weitere Stromzangen benutzt werden.Einbauzeit ca. 30 minAchtung dies darf nur duch qualifiziertes Elektrofachpersonal eingebaut werden!Lieferumfang:MessplatineHutschienenadapter für Messplatine1 x Stromzange nach Auswahl

Stromzange für nicht invasive Strommessung, mit 3,5mm Klinkenanschluss und ca. 1 Meter Kabellänge
